排熱回収ヒートポンプ
（水熱源）
電気ヒーターやボイラーの置き換えに！
排水の「熱」を有効利用し、ランニングコストとCO2排出量の削減に貢献！
DHP24A-W / DHP48A-W
- 加熱能力
- 24.2 / 48.7 kW
- 使用流量範囲
- 5～137 / 10～230 L/min
- 入口温度範囲
- 15～70℃
- 出口温度範囲
- 20～90℃
- 業界最高レベルの省エネ
（20～50kWクラス） - 最高出湯温度90℃の加熱性能
- 低GWP冷媒 R513A採用
（ただし稼動時間10,000時間まで）です。
排熱回収ヒートポンプのご紹介【動画】
特長
業界最高レベルの省エネ
凝縮器効率の最適化により加熱COP3.10以上達成！
排熱利用でCO2を削減し、カーボンニュートラルに貢献！
最高出湯温度90℃の加熱性能
従来の熱源機器をヒートポンプに置き換え！
加熱能力（24kW / 48kW）
2機種をラインナップでユースポイントでの分散設置可能
低GWP冷媒R513A※採用
- 地球温暖化係数 GWP=629
運転状態を監視
大型LEDで遠くからでも確認可能！
大型LED（警報時は点灯します）
タッチパネルで簡単操作
導入効果
年間ランニングコスト
年間CO2排出量
試算条件
温水入口温度 60℃、出口温度 65℃、年間を通じて 24.2kWの熱源をガスボイラもしくは電気ヒータからヒートポンプに置き換えた場合のランニングコストとCO2削減効果を算出。
電力単価：23円/kWh、ヒートポンプCOP：3.1、LPG単価：98.8円/kg、ボイラーシステム効率：50%、稼働時間：24時間×360日、CO2排出係数(電力)：0.45kg・CO2/kWh、CO2排出係数(LPG)：0.059kg・CO2/MJ
用途例
ボイラー給水加熱
各業種への給湯利用
仕様
| 型式 | DHP24A-W | DHP48A-W | ||
|---|---|---|---|---|
| 性能 | 加熱能力※1 | kW | 24.2 | 48.7 |
| 加熱COP※1 | 3.1 | |||
| 法定冷凍トン | 2.79 | 4.95 | ||
| 使用周囲温度範囲 | ℃ | 2 ～ 45 | ||
| 温水 | 使用流量範囲 | L/min | 5 ～ 137 | 10 ～ 230 |
| 入口温度範囲 | ℃ | 15 ～ 70 | ||
| 出口温度範囲 | ℃ | 20 ～ 90 | ||
| 使用最高圧力 | MPa | 0.5 | ||
| 出入口接続口径 | Rc1 | Rc1.1/4 | ||
| 熱源水 | 使用流量範囲 | L/min | 22 ～ 169 | 44 ～ 230 |
| 入口温度範囲 | ℃ | 20 ～ 45 | ||
| 使用最高圧力 | MPa | 0.5 | ||
| 出入口接続口径 | Rc1 | Rc1.1/4 | ||
| 電気特性 | 電源 | 三相 200V ±10%（50/60Hz） | ||
| 消費電力※1 | kW | 7.7 | 15.7 | |
| 電流※1 | A | 23.2 | 43.9 | |
| 電源容量 | kVA | 7.5 | 14.2 | |
| しゃ断器容量 | A | 75 | 125 | |
| 冷媒 | R513A | |||
| 騒音値 | dB | 63 | 64 | |
| 外形寸法（高さ×奥行×幅） | mm | 1700×1015×870 | ||
| 製品質量 | kg | 483 | 590 | |
- 温水入口温度60℃、温水出口温度65℃、温水流量73L/min（DHP24A-W）/ 141L/min（DHP48A-W）、熱源水入口温度20℃、熱源水出口温度15℃
外形図（単位：mm）
DHP24A-W / DHP48A-W

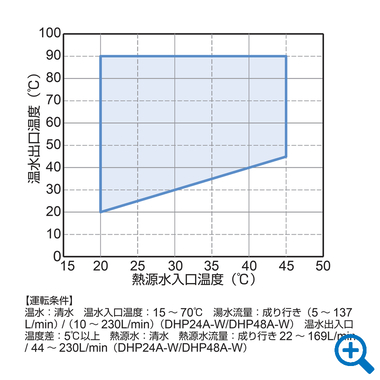

運転範囲
DHP24A-W / DHP48A-W
